FISHBONE
Akoestische wandtegel
FISHBONE is een akoestische wandoplossing die spraakverstaanbaarheid en comfort direct verbetert.
- Materiaal
- ARCHISONIC® Felt
- Absorptie
- αw 0,3 (MH)12 mm wandpaneel — direct bevestigd op de wand
- Brandklasse
- B-s1,d0EN 13501-1, enkele kleuren B-s2
- Kleuren
- 45 kleuren
- Op bestelling geproduceerd
- Levering via uw dealer, in heel Nederland
In de ruimte

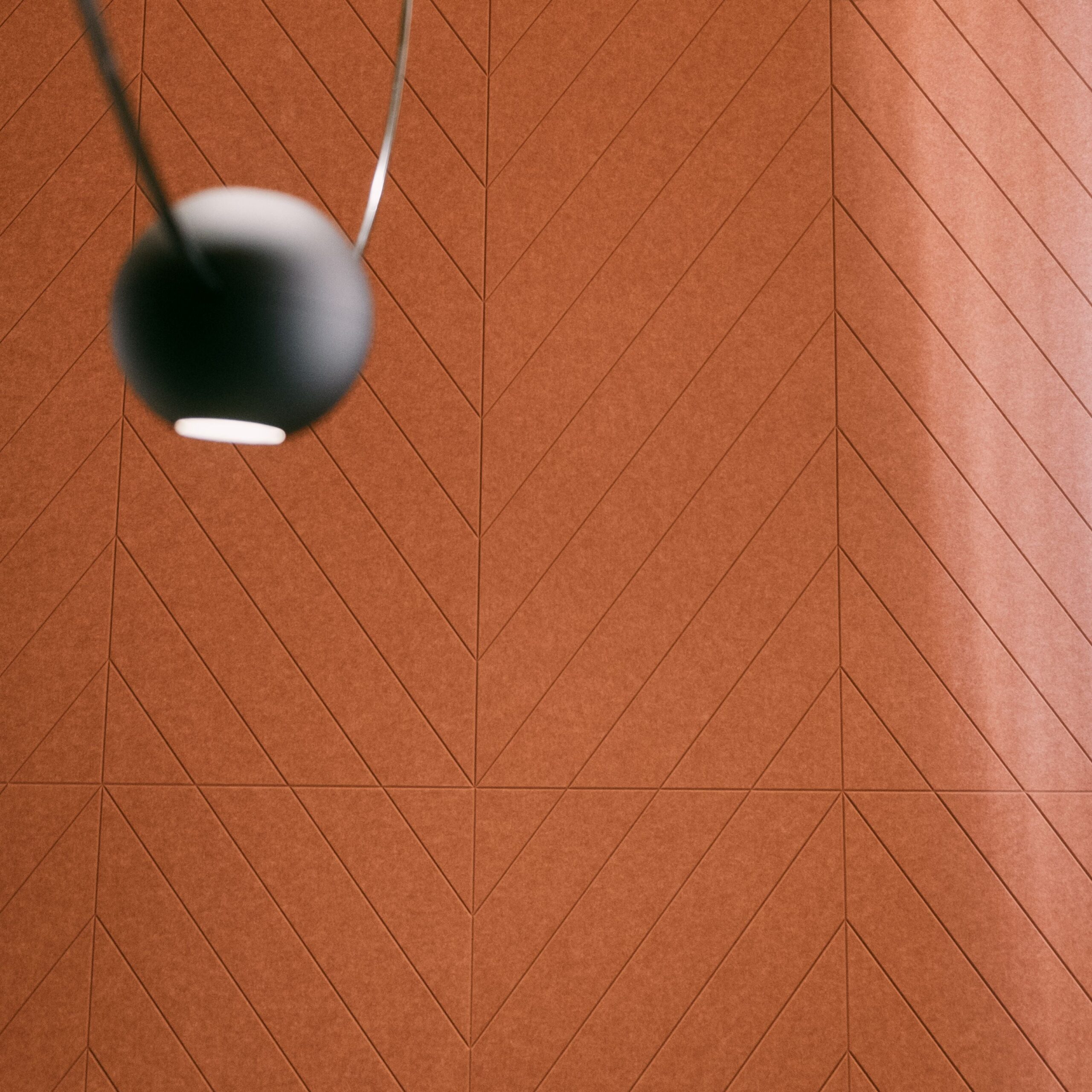

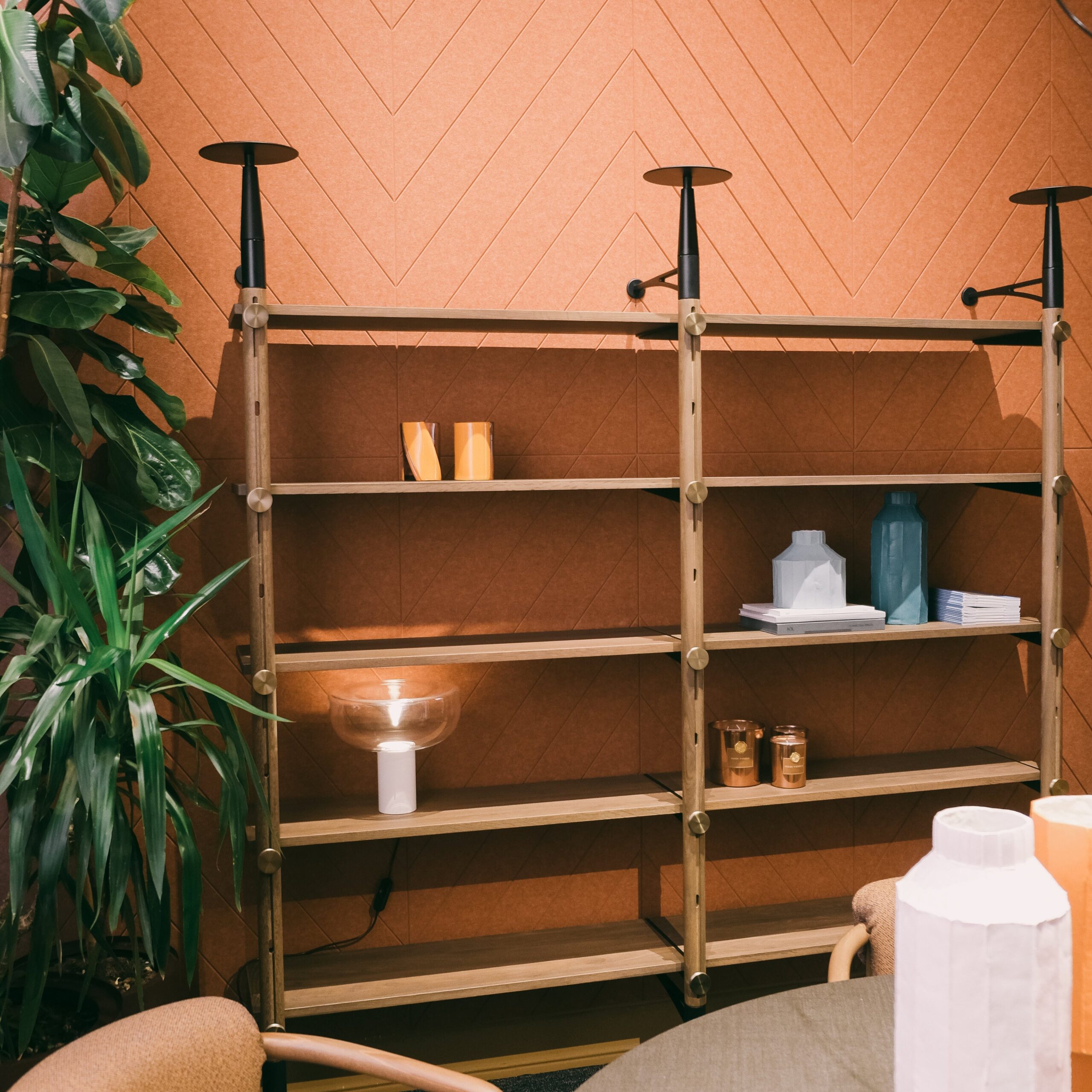

Referentiebeelden
Ontwerp
Over het object
FISHBONE is een akoestische wandoplossing die spraakverstaanbaarheid en comfort direct verbetert. Zoals alles van Tailormade Acoustics wordt FISHBONE op bestelling geproduceerd en geleverd via ons dealernetwerk.
Leverbaar in 45 kleuren, waarvan negen Solid Colours met een meerprijs.
Uitvoeringen
- 1800 x 2400 x 24mm (per stuk) — with undercover mount
- 1200 x 2800 x 12mm (per stuk) — with undercover mount
Materiaal
Waarvan het is gemaakt
ARCHISONIC® Felt
Vilt van gerecyclede PET-vezel. Vormvast, kleurecht en getest op brand, absorptie en emissie.
- Samenstelling
- 100% PET, waarvan minimaal 60% gecertificeerd post-consumer gerecycled
- Diktes
- 12 mm · 24 mm
- Maximaal formaat
- 1200 × 2800 mm (12 mm) · 1800 × 2400 mm (24 mm)
- Gewicht
- 2,4 kg/m² (12 mm) · 4,0 kg/m² (24 mm)
- Kleuren
- 45 kleuren in 9 kleurfamilies
Akoestiek
Akoestische prestaties
- αw
- 0,3 (MH)12 mm wandpaneel — direct bevestigd op de wand
- Norm
- ISO 354 · ISO 11654
- ARCHISONIC® 12 mm (zonder spouw)
- ARCHISONIC® 12 mm (50 mm spouw)
- ARCHISONIC® 12 mm (50 mm isolatie)
- ARCHISONIC® 24 mm (zonder spouw)
- ARCHISONIC® 24 mm (50 mm spouw)
- ARCHISONIC® 24 mm (50 mm isolatie)
| Opstelling / object | 125 Hz | 250 Hz | 500 Hz | 1 kHz | 2 kHz | 4 kHz |
|---|---|---|---|---|---|---|
| ARCHISONIC® 12 mm (zonder spouw) | 0,05 | 0,05 | 0,25 | 0,55 | 0,85 | 1,00 |
| ARCHISONIC® 12 mm (50 mm spouw) | 0,10 | 0,30 | 0,60 | 0,90 | 1,00 | 1,00 |
| ARCHISONIC® 12 mm (50 mm isolatie) | 0,35 | 0,85 | 1,00 | 1,00 | 1,00 | 1,00 |
| ARCHISONIC® 24 mm (zonder spouw) | 0,05 | 0,25 | 0,55 | 0,90 | 1,00 | 1,00 |
| ARCHISONIC® 24 mm (50 mm spouw) | 0,15 | 0,35 | 0,75 | 1,00 | 1,00 | 1,00 |
| ARCHISONIC® 24 mm (50 mm isolatie) | 0,40 | 0,90 | 1,00 | 1,00 | 1,00 | 1,00 |
Testrapporten
- 12 mm wandpaneeldirect bevestigd op de wandHochschule Luzern (HSLU) · 23-02-2023 · ISO 354αw 0,3 (MH)Testrapport
- 24 mm wandpaneeldirect bevestigd op de wandUniversity of Lucerne · 09-12-2019 · ISO 354αw 0,55 (MH)Testrapport
Certificering
Brand, emissie en herkomst
- Brand
- B-s1,d0 volgens EN 13501-1materiaal
- Volgens de fabrikant hebben de volgende kleuruitvoeringen klasse B-s2: Hot Pink 140 (12 mm), Lichen 160 (12 mm), True Navy 194 (24 mm), Pacific Ocean 432 (12 en 24 mm), Electric Orange 464 (24 mm), Soft Coral 516 (24 mm), Raven 550 (12 en 24 mm), Poster Red 662 (12 mm), Garnet 724 (12 mm), Midnight 810 (24 mm) en Marine Blue 864 (24 mm).
- Binnenlucht
- A+ · CDPH: voldoet · Franse VOC-regeling (28 dagen) · CDPH Standard Method V1.2materiaal
- BREEAM: Exemplary voor VOC-emissie (BREEAM International, UK, NL, SE, NOR)materiaal
- LEED: Voldoet voor de LEED EQ-credit emissiearme producten (VOC)materiaal
- Materiaal en circulariteit
- minimaal 60% post-consumer gerecycled · SCS Recycled Contentmateriaal
Certificaten en labels
- SCS Recycled ContentGerecycled materiaal
- Declare-labelMateriaaltransparantie
- Cradle to CradleCirculariteit · certificeringsniveau niet vermeld in de datasheet
- UL Environmental Product DeclarationMilieuprestatie (EPD)
- Ecobau 1st PriorityGezond en ecologisch bouwen
- A+ Franse VOC-regelingBinnenluchtkwaliteit
- CDPH Standard Method V1.2Binnenluchtkwaliteit
- ASTM E84 klasse ABrandgedrag (VS)
Alle waarden komen uit documentatie van de fabrikant of onafhankelijke testinstituten. Waarden die nog niet bevestigd zijn, tonen we niet. Gegevens met het label “materiaal” gelden voor het materiaal waaruit het object is gemaakt. De onderliggende documenten zijn voor dealers te downloaden.
Afwerkingen
Kleuren
Shell Pink102

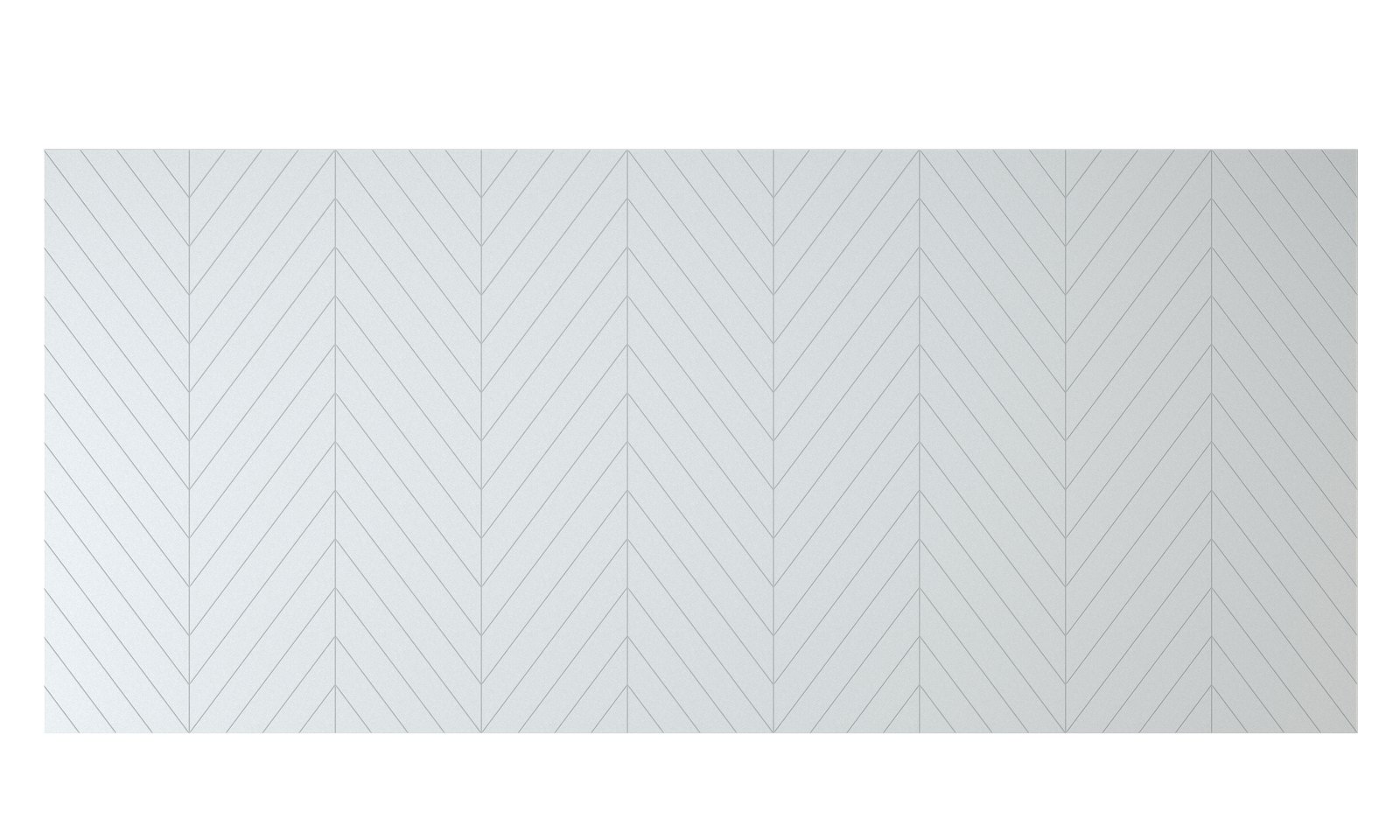

Cloud103
Dune104
Warm Stone105
Linen107
Ground108
Honeycomb139
Hot Pink140
Gull144
Lichen160
Fern180
True Navy194
Fallow238
Terracotta239
Ice Blue304
Nordic Pine311
Pistachio315
Grove317
Milk404
Winter Sky410
Pacific Ocean432
Moss439
Smoke442
Slate444
Electric Orange464
Snow White500
Soft Coral516
Truffle539
Grape540

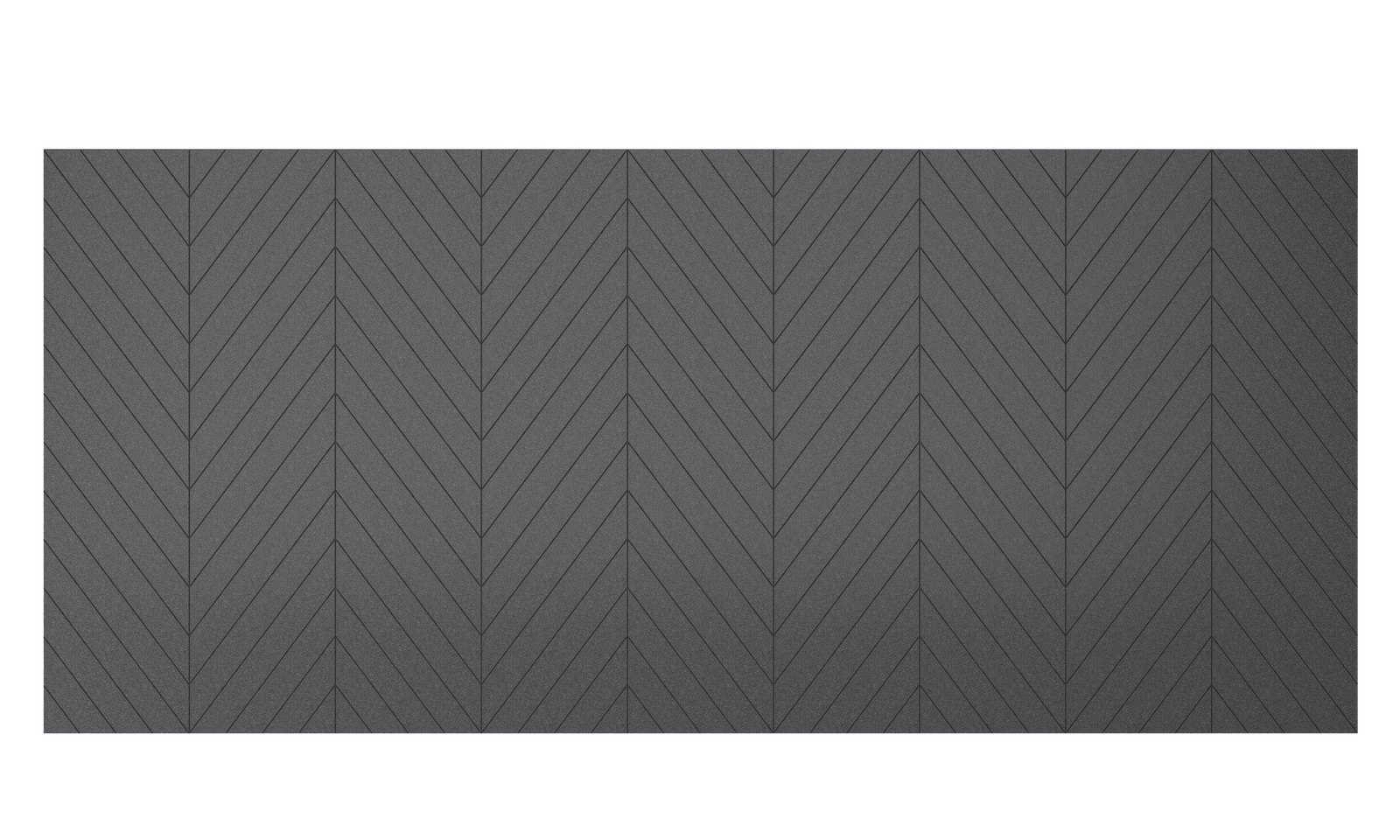

Charcoal542
Raven550
Poster Red662
Spearmint706
Seafoam710
Succulent712
Garnet724
Cinnabar725
Midnight810
Sunshine846
Marine Blue864
Royal Blue865
Nocturne866
Lagoon917
Deep Sea918

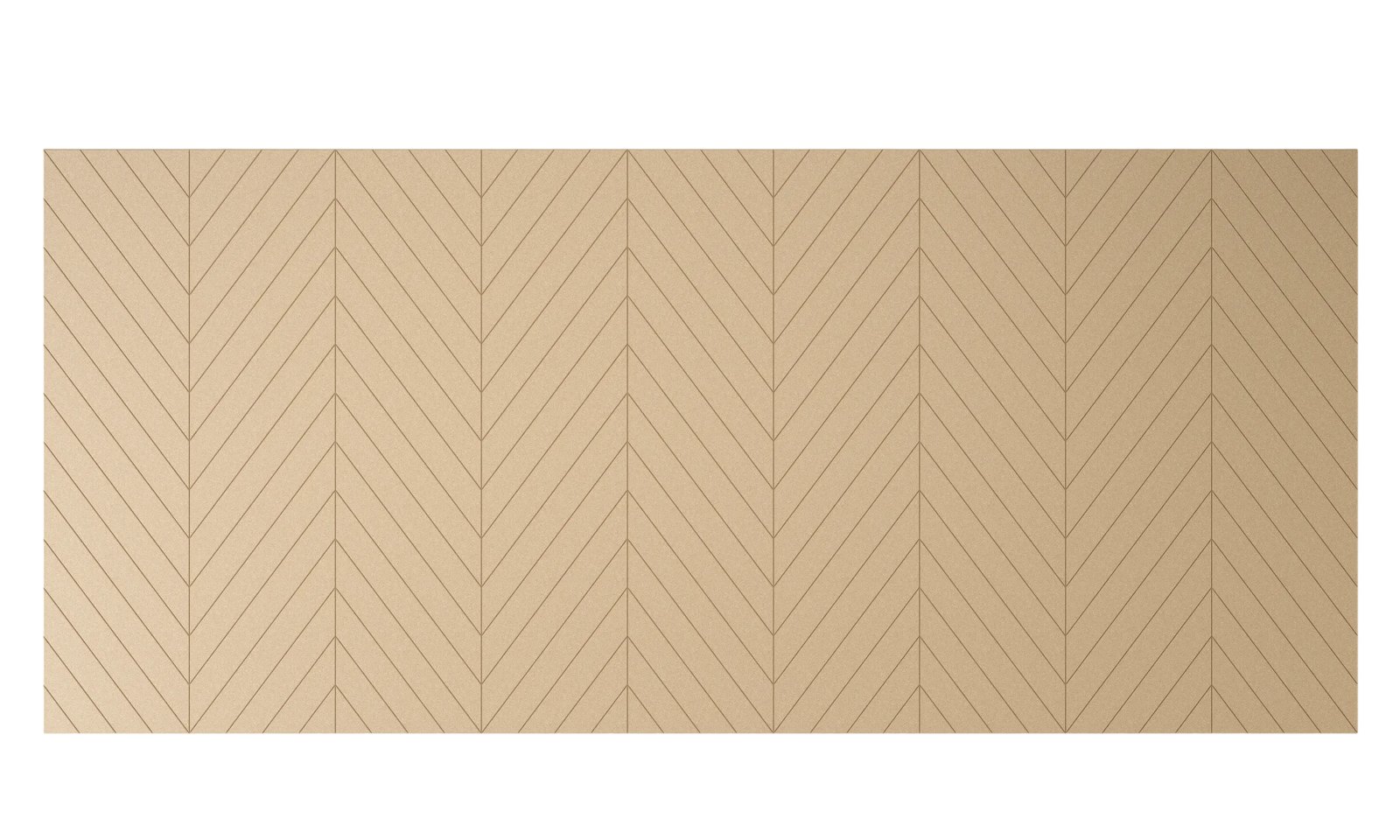

Jute920Volgens de fabrikant hebben de volgende kleuruitvoeringen klasse B-s2: Hot Pink 140 (12 mm), Lichen 160 (12 mm), True Navy 194 (24 mm), Pacific Ocean 432 (12 en 24 mm), Electric Orange 464 (24 mm), Soft Coral 516 (24 mm), Raven 550 (12 en 24 mm), Poster Red 662 (12 mm), Garnet 724 (12 mm), Midnight 810 (24 mm) en Marine Blue 864 (24 mm).
Kleuren op een scherm wijken af van het echte materiaal.
Specificatie
Details en bestekstekst
- Uitvoeringen
- 1800 x 2400 x 24mm
- 1200 x 2800 x 12mm
- Materiaal
- ARCHISONIC® Felt
Bestekstekst
Akoestische wandtegel FISHBONE, Felt Collection, geleverd door Tailormade Acoustics. Materiaal: ARCHISONIC® Felt (100% PET, waarvan minimaal 60% gecertificeerd post-consumer gerecycled). Uitvoering: nader te bepalen uit 2 uitvoeringen. Kleur: nader te bepalen uit 45 kleuren. Brandklasse: B-s1,d0 volgens EN 13501-1 (enkele kleuren B-s2, zie datasheet). Geluidsabsorptie: αw 0,3 (MH) volgens ISO 11654, 12 mm wandpaneel — direct bevestigd op de wand. Emissie: A+ · CDPH: voldoet (Franse VOC-regeling (28 dagen) · CDPH Standard Method V1.2). Montage volgens de montagehandleiding van de fabrikant.
Opgebouwd uit de gegevens op deze pagina. Controleer de uitvoering en kleur voor uw project.
Downloads
Documentatie
Technische datasheet
- Technische datasheetPDF · Tailormade Acoustics
- Datasheet fabrikantPDF · fabrikant
- Datasheet Felt-Trim ProfilePDF · fabrikant
Akoestisch rapport
- Testrapport geluidsabsorptie 12 mmPDF · fabrikant
- Testrapport geluidsabsorptie 24 mmPDF · fabrikant
Montage
- Montage-instructiesPDF · Tailormade Acoustics
- Montagehandleiding fabrikantPDF · fabrikant
Onderhoud
- OnderhoudsinstructiesPDF · Tailormade Acoustics
- Onderhoudsinstructies fabrikantPDF · fabrikant
CAD
- CAD (DWG)ZIP · fabrikant
BIM
- BIM-modelZIP · fabrikant
3D
- 3D-model (DWG/DXF)DWG · fabrikant
Voor professionals
Bestellen en specificeren
Specificeren of bestellen
Architecten en ontwerpers vinden hier alles om het object te specificeren. Bestellen gaat via een van onze dealers: interieurbouwers en projectinrichters met een goedgekeurd dealeraccount.
