GRID

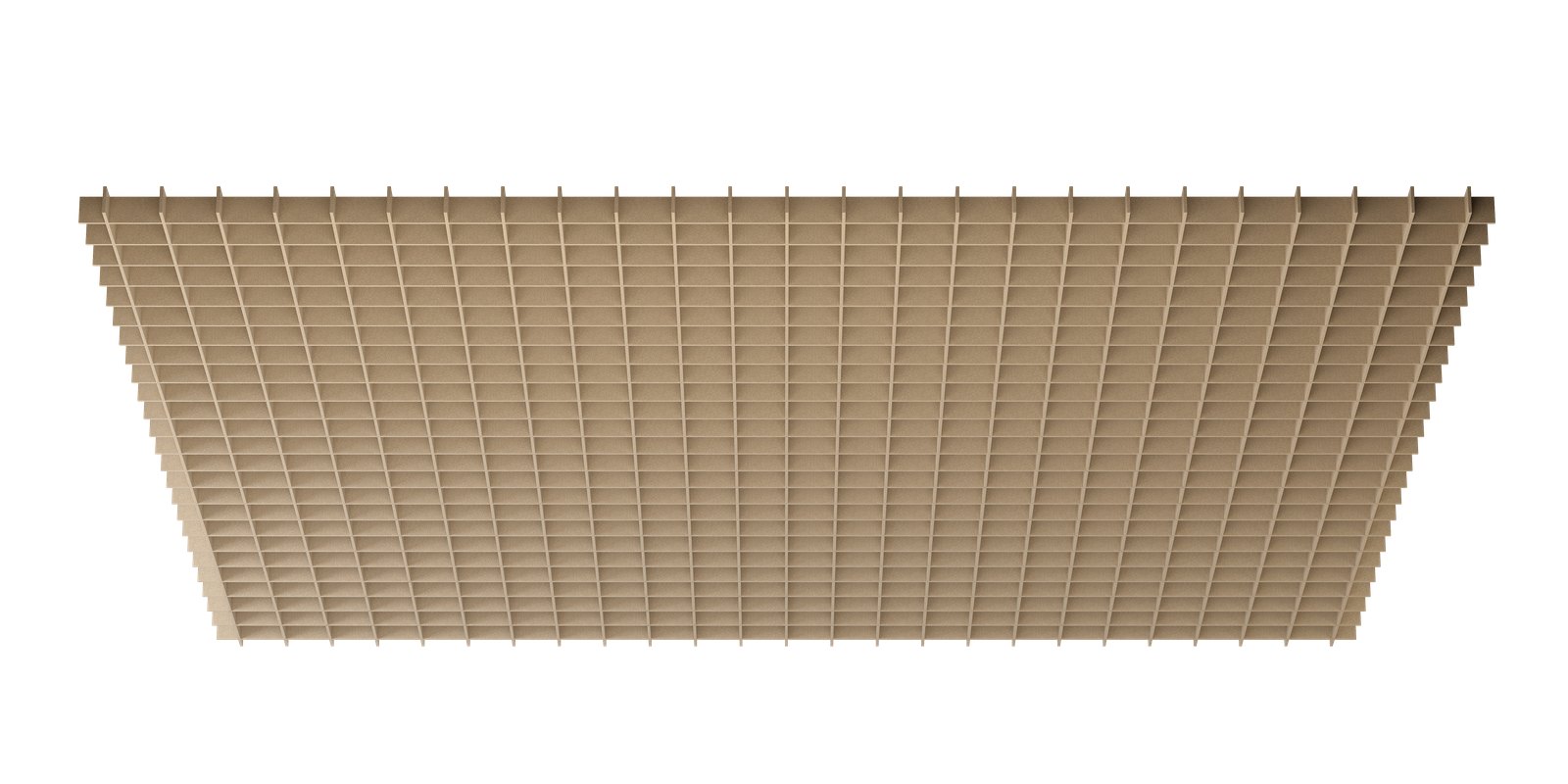

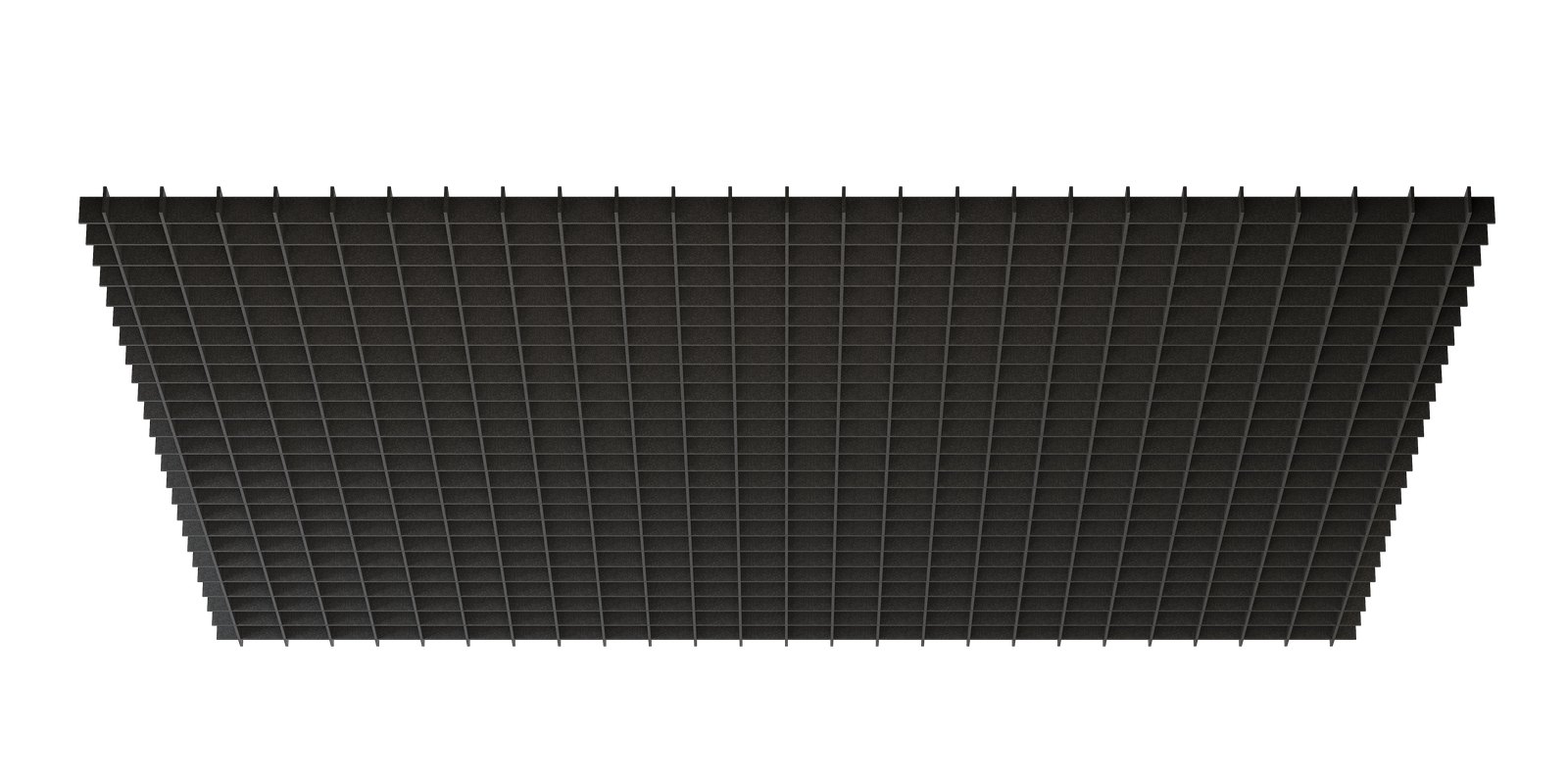

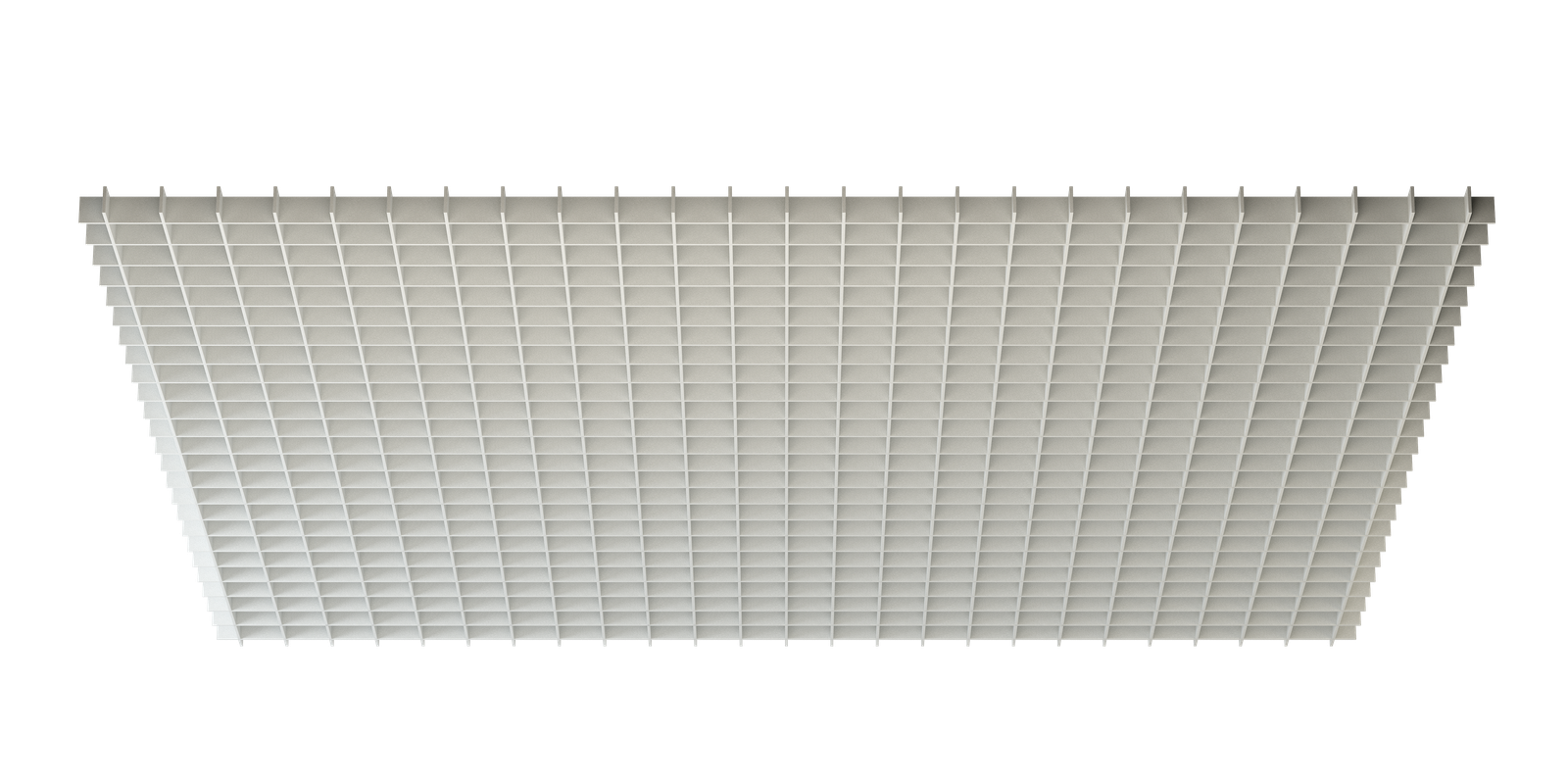

Akoestisch plafondsysteem

GRID is een plafondoplossing die galm bij de bron aanpakt zonder het architecturale beeld te verstoren.

Materiaal: ARCHISONIC® Felt
Absorptie: α_w 0,50 (MH)Plafondraster, zonder inleg — testoppervlak 11,30 m²
Brandklasse: B-s1,d0EN 13501-1, enkele kleuren B-s2
Kleuren: 45 kleuren

Uitvoering

Kleur

Wissen

Dealerprijs na inloggenTailormade Acoustics levert via een vast dealernetwerk. Prijzen excl. btw.

Dealer login Dealer worden

Documentatie voor dealers

Op bestelling geproduceerd
Levering via uw dealer, in heel Nederland

In de ruimte

Referentiebeelden

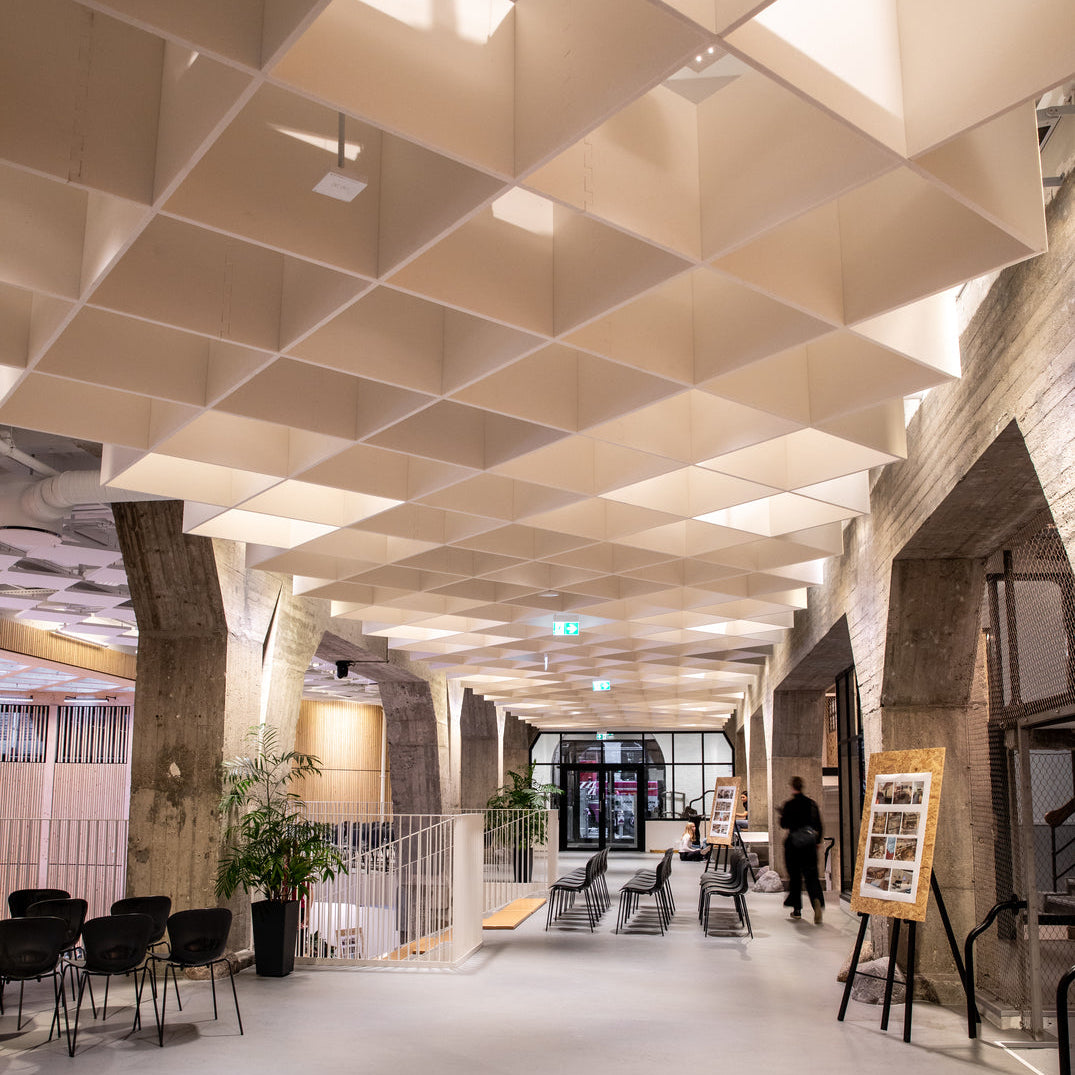

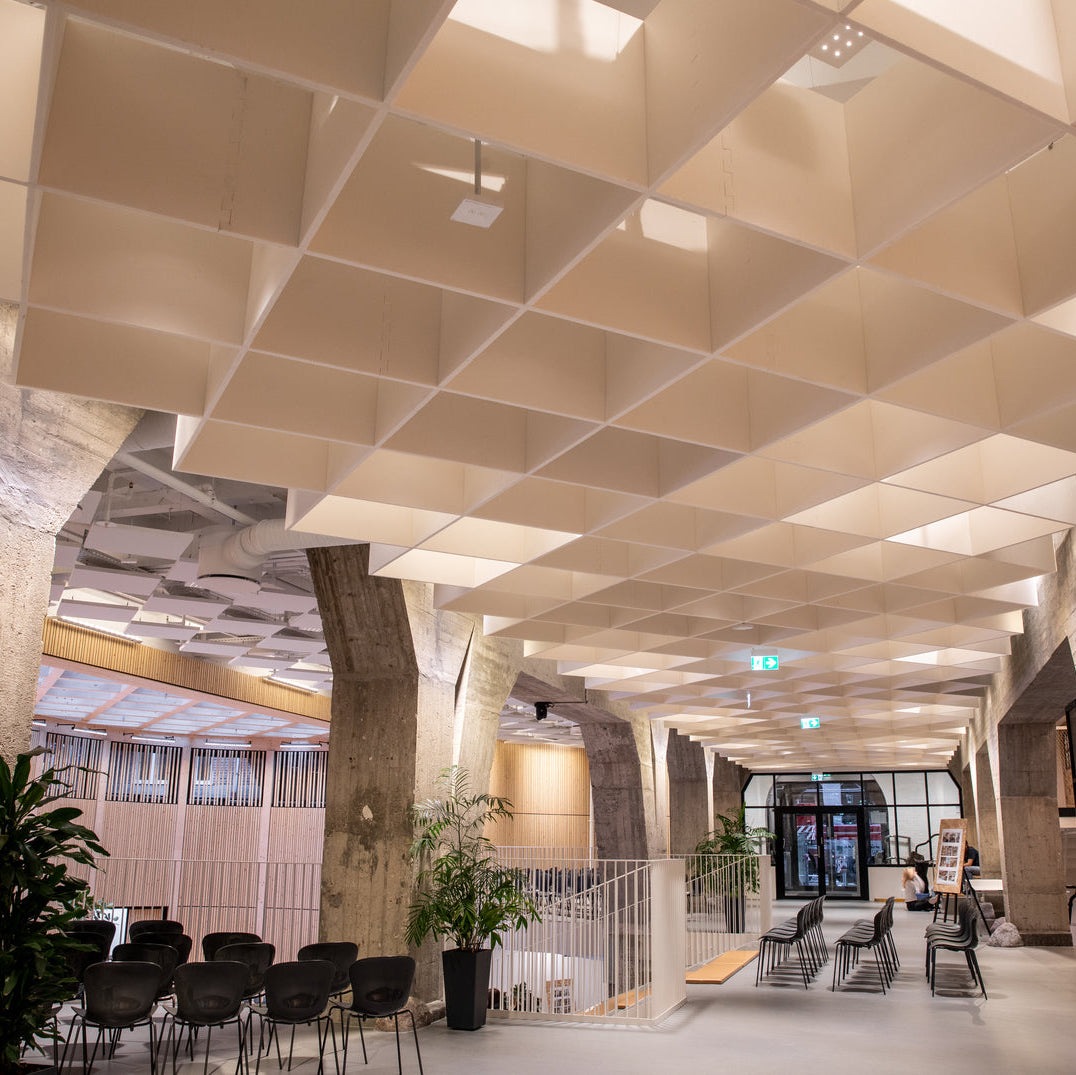

GRID in een interieur — Referentiebeeld fabrikant

Ontwerp

Over het object

GRID is een plafondoplossing die galm bij de bron aanpakt zonder het architecturale beeld te verstoren. Zoals alles van Tailormade Acoustics wordt GRID op bestelling geproduceerd en geleverd via ons dealernetwerk.

Leverbaar in 45 kleuren, waarvan negen Solid Colours met een meerprijs.

Uitvoeringen

H200mm, GRID 400x400mm (per m²) — incl. 1 design review, incl.
H200mm, GRID 400x400mm, compatible with inlays (per m²) — incl. 1 design review, incl.
H200mm, GRID 600x600mm (per m²) — incl. 1 design review, incl.
H200mm, GRID 600x600mm, compatible with inlays (per m²) — incl. 1 design review, incl.
Ceiling System GRID 400, Bespoke — H200mm, GRID 400x400mm (per m²) — incl. 1 design review, incl.
Ceiling System GRID 400, Bespoke — H200mm, GRID 400x400mm, compatible with inlays (per m²) — incl. 1 design review, incl.
Ceiling System GRID 600, Bespoke — H200mm, GRID 600x600mm (per m²) — incl. 1 design review, incl.
Ceiling System GRID 600, Bespoke — H200mm, GRID 600x600mm, compatible with inlays (per m²) — incl. 1 design review, incl.
12mm, for GRID 400x400mm (per stuk) — Price per piece
12mm, for GRID 600x600mm (per stuk) — Price per piece
set of 4 (1 Master + 3 slaves) (per set) — black, master cable 2m, slave

Materiaal

Waarvan het is gemaakt

ARCHISONIC® Felt

Vilt van gerecyclede PET-vezel. Vormvast, kleurecht en getest op brand, absorptie en emissie.

Samenstelling: 100% PET, waarvan minimaal 60% gecertificeerd post-consumer gerecycled
Diktes: 12 mm · 24 mm
Maximaal formaat: 1200 × 2800 mm (12 mm) · 1800 × 2400 mm (24 mm)
Gewicht: 2,4 kg/m² (12 mm) · 4,0 kg/m² (24 mm)
Kleuren: 45 kleuren in 9 kleurfamilies

Alle materiaalgegevens

Akoestiek

Akoestische prestaties

α_w: 0,50 (MH)Plafondraster, zonder inleg — testoppervlak 11,30 m²
NRC: 0,65
Norm: ISO 354 · ASTM C423 · ISO 11654

Plafondraster, 200 mm hoog, raster 400 mm, met inleg
Plafondraster, 200 mm hoog, raster 400 mm, zonder inleg

Praktische absorptiecoëfficiënt αp per octaafband
Opstelling / object	125 Hz	250 Hz	500 Hz	1 kHz	2 kHz	4 kHz
Plafondraster, 200 mm hoog, raster 400 mm, met inleg	0,35	0,85	0,95	1,05	1,30	1,30
Plafondraster, 200 mm hoog, raster 400 mm, zonder inleg	0,10	0,30	0,45	0,80	1,10	1,20

Bron: datasheet fabrikant

Testrapporten

Plafondraster, zonder inlegtestoppervlak 11,30 m²Hochschule Luzern (HSLU) · rapport HP-232404 · 21-12-2023 · ISO 354 · ASTM C423
α_w 0,50 (MH)NRC 0,65SAA 0,67
Testrapport

Certificering

Brand, emissie en herkomst

Brand: B-s1,d0 volgens EN 13501-1materiaal; Volgens de fabrikant hebben de volgende kleuruitvoeringen klasse B-s2: Hot Pink 140 (12 mm), Lichen 160 (12 mm), True Navy 194 (24 mm), Pacific Ocean 432 (12 en 24 mm), Electric Orange 464 (24 mm), Soft Coral 516 (24 mm), Raven 550 (12 en 24 mm), Poster Red 662 (12 mm), Garnet 724 (12 mm), Midnight 810 (24 mm) en Marine Blue 864 (24 mm).
Binnenlucht: A+ · CDPH: voldoet · Franse VOC-regeling (28 dagen) · CDPH Standard Method V1.2materiaal; BREEAM: Exemplary voor VOC-emissie (BREEAM International, UK, NL, SE, NOR)materiaal; LEED: Voldoet voor de LEED EQ-credit emissiearme producten (VOC)materiaal
Materiaal en circulariteit: minimaal 60% post-consumer gerecycled · SCS Recycled Contentmateriaal

Certificaten en labels

SCS Recycled ContentGerecycled materiaal
Declare-labelMateriaaltransparantie
Cradle to CradleCirculariteit · certificeringsniveau niet vermeld in de datasheet
UL Environmental Product DeclarationMilieuprestatie (EPD)
Ecobau 1st PriorityGezond en ecologisch bouwen
A+ Franse VOC-regelingBinnenluchtkwaliteit
CDPH Standard Method V1.2Binnenluchtkwaliteit
ASTM E84 klasse ABrandgedrag (VS)

Alle waarden komen uit documentatie van de fabrikant of onafhankelijke testinstituten. Waarden die nog niet bevestigd zijn, tonen we niet. Gegevens met het label “materiaal” gelden voor het materiaal waaruit het object is gemaakt. De onderliggende documenten zijn voor dealers te downloaden.

Afwerkingen

Kleuren

Shell Pink102

Cloud103

Dune104

Warm Stone105

Linen107

Ground108

Honeycomb139

Hot Pink140

Gull144

Lichen160

Fern180

True Navy194

Fallow238

Terracotta239

Ice Blue304

Nordic Pine311

Pistachio315

Grove317

Milk404

Winter Sky410

Pacific Ocean432

Moss439

Smoke442

Slate444

Electric Orange464

Snow White500

Soft Coral516

Truffle539

Grape540

Charcoal542

Raven550

Poster Red662

Spearmint706

Seafoam710

Succulent712

Garnet724

Cinnabar725

Midnight810

Sunshine846

Marine Blue864

Royal Blue865

Nocturne866

Lagoon917

Deep Sea918

Jute920

Volgens de fabrikant hebben de volgende kleuruitvoeringen klasse B-s2: Hot Pink 140 (12 mm), Lichen 160 (12 mm), True Navy 194 (24 mm), Pacific Ocean 432 (12 en 24 mm), Electric Orange 464 (24 mm), Soft Coral 516 (24 mm), Raven 550 (12 en 24 mm), Poster Red 662 (12 mm), Garnet 724 (12 mm), Midnight 810 (24 mm) en Marine Blue 864 (24 mm).

Kleuren op een scherm wijken af van het echte materiaal.

Specificatie

Details en bestekstekst

Uitvoeringen: H200mm, RASTER 400x400mm
H200mm, RASTER 400x400mm, compatible with inlays
H200mm, RASTER 600x600mm
H200mm, RASTER 600x600mm, compatible with inlays
Ceiling System Raster 400, Bespoke — H200mm, RASTER 400x400mm
Ceiling System Raster 400, Bespoke — H200mm, RASTER 400x400mm, compatible with inlays
Ceiling System Raster 600, Bespoke — H200mm, RASTER 600x600mm
Ceiling System Raster 600, Bespoke — H200mm, RASTER 600x600mm, compatible with inlays
12mm, for RASTER 400x400mm
12mm, for RASTER 600x600mm
set of 4 (1 Master + 3 slaves)
Materiaal: ARCHISONIC® Felt

Bestekstekst

Akoestisch plafondsysteem GRID, Felt Collection, geleverd door Tailormade Acoustics.
Materiaal: ARCHISONIC® Felt (100% PET, waarvan minimaal 60% gecertificeerd post-consumer gerecycled).
Uitvoering: nader te bepalen uit 11 uitvoeringen.
Kleur: nader te bepalen uit 45 kleuren.
Brandklasse: B-s1,d0 volgens EN 13501-1 (enkele kleuren B-s2, zie datasheet).
Geluidsabsorptie: αw 0,50 (MH) volgens ISO 11654, Plafondraster, zonder inleg — testoppervlak 11,30 m².
Emissie: A+ · CDPH: voldoet (Franse VOC-regeling (28 dagen) · CDPH Standard Method V1.2).
Montage volgens de montagehandleiding van de fabrikant.

Opgebouwd uit de gegevens op deze pagina. Controleer de uitvoering en kleur voor uw project.
